ЗРК C-400 "Триумф"

Зенітно ракетний комплекс С-400 "Тріумф" призначений для заміни ЗРК сімейств С-300 і С-200 і володіє підвищеною ефективністю при боротьбі з новими типами цілей - літальними апаратами, виконаними з використанням технології Stealth, малорозмірними крилатими ракетами, а також балістичними ракетами, радіус дії яких не перевищує 3500 км., а швидкість польоту не перевищує 4,8 км/с. В цілях забезпечення спадкоємності і зниження витрат на розробку в новому комплексі використовуються деякі елементи, вживані і на останніх моделях сімейства ЗРК С-300. Пускова установка ЗРК С-400 аналогічна ПУ 5П85Т ЗРК С-300ПМУ. У базовому варіанті зенітного ракетного комплексу С-400 збереглася структура ЗРК типа С-300, що включає багатофункціональну РЛС, пускові установки, автономні засоби виявлення і цілеуказаня. Разом з тим, новий комплекс засобів управління забезпечить значно велику канальность по цілях.

При створенні ЗРС замовник і розробники виходили з наступних тенденцій розвитку засобів повітряно-космічного нападу (СВКН), визначених спеціалізованими організаціями Міноборони Росії:

-освоєння діапазону малих і гранично малих висот польоту в зонах ураження вогняних засобів ППО;

-різке зниження помітності в основних фізичних полях за рахунок комплексного використання технології "Стелс";

-зростання кількості СВН в зонах дії засобів ППО за рахунок застосування безпілотних апаратів;

-оснащення всіх засобів в ударах високоефективними засобами РЕП;

-застосування високоточної зброї;

-розширення виробництва і ухвалення на озброєння нестратегічних балістичних ракет, в першу чергу, тактичних і оперативно-тактичних, а також освоєння окремими країнами випуску балістичних ракет середньої дальності.

У ЗРС закладені наступні основні принципи побудови:

-відкрита архітектура системи (можливість нарощування бойових можливостей) при модульній побудові засобів системи;

-багатофункціональність системи і можливість створення на базі засобів системи елементів протиповітряної оборони різного рівня;

-можливість використання засобів системи як при обороні адміністративно-промислових об'єктів, так і при обороні угрупувань Зброєних Сил;

-можливість розміщення вогняних засобів системи на кораблях ВМФ;

-можливість використання боєкомплекту зенітних керованих ракет що експлуатуються у військах;

-висока мобільність і транспортуємість засобів системи;

-висока ефективність засобів системи в умовах вогняного і радіоелектронного придушення.

Відповідно до цих принципів побудови ЗРС створюється в різних версіях (модифікаціях).

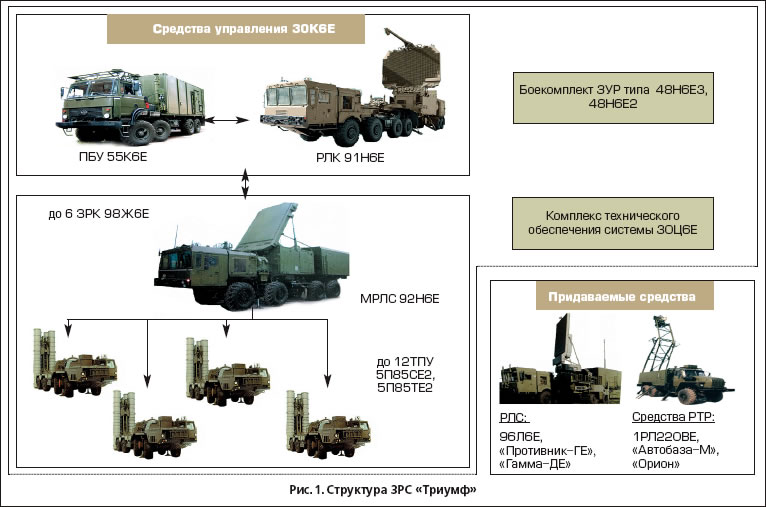

До складу ЗРС "Тріумф" входять:

Засоби управління 30К6Е в складі - пункту бойового управління (ПБУ) 55К6Е, комплексу (РЛК) радіолокації 91Н6Е;

До 6-ти зенітних ракетних комплексів 98Ж6Е, кожен в складі - багатофункціональною РЛС (МРЛС) 92Н6Е, до 12 транспортно-пускових установок (ТПУ) типу 5П85СЕ2, 5П85ТЕ2 з можливістю розміщення на кожній 4-х ЗУР типу 48Н6Е3, 48Н6Е2;

Боєкомплект зенітних керованих ракет (апаратурну і програмну побудову ЗРК 98Ж6Е дозволяє використовувати ракети типу 48Н6Е3, 48Н6Е2, а також можливе застосування ЗУР 48Н6Е);

Комплекс засобів технічного забезпечення системи 30Ц6Е.

Всі бойові засоби ЗРС розміщуються на самохідних колісних шасі підвищеної прохідності, мають вбудовані системи автономного електроживлення, орієнтування і топопривязки, зв'язку і життєзабезпечення. Для забезпечення тривалої безперервної роботи засобів системи передбачена можливість електроживлення від засобів зовнішнього електропостачання.

Передбачено використання засобів ЗРС в спеціальних інженерних укриттях із зняттям апаратних контейнерів МРЛС, ПБУ, РЛК з самохідних шасі.

Основний вид зв'язку між засобами системи - радіозв'язок, забезпечується зв'язок по дротяних і стандартних телефонних каналах зв'язку.

До складу системи можуть входити ретранслятори телекодового і мовного зв'язку для забезпечення територіального рознесення ПБУ 55К6Е і ЗРК 98Ж6Е на відстані до 100 км., а також веж типу 40В6МР, що возяться, для підйому антенного поста МРЛС 92Н6Е при веденні бойових дій в лісистій і перетнутій місцевості.

Основні тактико-технічні характеристики ЗРС «Тріумф» Розміри району оборони від ударів різних засобів повітряного нападу визначаються відповідними характеристиками зон ураження ЗРС "Тріумф", кількістю ЗРК у складі ЗРС і їх взаємного розташування на місцевості.

РЛС виявлення цілей кругового огляду типу 64Н6, секторного огляду типу 76Н6 і нова РЛС з дальністю виявлення цілей близько 600 км. РЛС наведення на ціль типу 36Н6. Багатофункціональна РЛС управління 36Н6 і РЛС виявлення 64Н6.

Засоби управління типу 83М6, до складу якого входить обчислювальний комплекс серії "Ельбрус". Новий ВК здатний, після отримання даних від РЛС, визначити тип і характер цілей, після чого виділити з групи цілей найбільш небезпечні і розподілити по важливості.

Пускові установки в кількості від 8 до 12 штук типу 5П85С і 5П85Т, які також використовуються в ЗРК С-300ПМУ.

Зенітні ракети 48Н6Е і 48Н6Е2 існуючих ЗРК С-300ПМУ, а також ракети 9М96Е і 9М96Е2 і ракета надвеликої дальності з невідомим індексом розробки МКБ "Факел" (генеральний конструктор В. Свєтлов).

Засоби управління 30К6Е призначені:

1. Для управління бойовою роботою вогняних засобів:

ЗРК 98Ж6Е системи "Тріумф";

ЗРС С-300ПМУ2;

ЗРС С-300ПМУ1;

СПВО "Фаворит" (ЗРС С-300ПМУ2) через СУ 83М6Е2, ЗРС С-300ПМУ1 через СУ 83М6Е;

ЗРС "Тор-М1" через батарейний командний пункт (БКП) "Ранжир-М";

ЗРПК "ПАНЦИРЬ-С" через провідну бойову машину або через його БКП;

ЗРС інозаказчика - при проведенні додаткових робіт по інформаційно-технічному сполученню СУ 30К6Е;

2. Прийому трассової інформації від засобів радіолокацій:

додатково РЛК 91Н6Е, що додаються;

РЛС з трассовим виходом типа ВВО 96Л6Е, "Ворог-Г", "ГАММА-Д".

3. Забезпечення взаємодії:

з вищестоящими командними пунктами (ВКП) Російського виробництва типу "БАЙКАЛ-Е" і др.;

з сусідніми СУ 30К6Е, 83М6Е, 83М6Е2;

з взаємодіючими КП зрбр типу "Поляна-Д4М1";

взаємодіючими КП винищувальної авіації російського виробництва.

При постачанні на експорт за узгодженням з інозамовником, з метою інтеграції в систему оборони інозамовника проводяться додаткові роботи по доопрацюванню СУ 30К6Е по інформаційно-технічному сполученню із засобами ППО інозамовника.

ПБУ 55К6Е призначений для автоматизованого управління бойовою роботою ЗРС на основі інформації від власних джерел, що додаються і взаємодіючих.

ПБУ 55К6Е при управлінні бойовою роботою вогняних засобів забезпечує:

вироблення і видачу команд на приведення засобів в бойову готовність (БГ) і відображає їх зворотні донесення по БГ;

-управління режимами роботи РЛК 91Н6Е, зокрема режимами пізнання госпринадлежности цілей;

-прийом, обробку і відображення інформації радіолокації (РЛ) від керованих ЗРК, ЗРС, а також інформації від ВКП, сусідніх СУ, засобів РЛ поля;

-рішення задач визначення дальності до постановника активних перешкод за пеленгової інформацією, що поступає від РЛК 91Н6Е і РЛ засобів ЗРК (ЗРС);

-відбір цілей для поразки, розподіл цілі по ЗРК і ЗРС і видача ЦУ на ЗРК (ЗРС, ЗРПК);

-управління положенням секторів бойової роботи ЗРК (ЗРС, ЗРПК);

-управління бойовими діями і взаємодією ЗРК (ЗРС, ЗРПК);

-проведення автономних і сумісних із ЗРК (ЗРС) тренувань осіб бойового розрахунку;

-передачу на ВКП інформації про цілі, про бойовий стан і бойові дії ЗРК (ЗРС), прийом і обробку інформації, що управляє від ВКП;

-взаємодія з сусідніми СУ і КП засобів радіолокацій, з РЛС з трассовим виходом;

-прийом і відображення РЛІ від пасивних РЛС РТР;

-документування бойових дій СУ 30К6Е і ЗРК (ЗРС) в процесі бойової роботи або тренування, відтворення зареєстрованої інформації в реальному масштабі часу на робочих табло і індикаторах, а також виведення на друк узагальнених результатів бойової роботи або тренування.

ПБУ 55К6Е має сучасне оснащення: ЦВК "Ельбрус-90 мікро", апаратуру комплексу засобів передачі даних, апаратуру внутрішньосистемного телекодового і мовного зв'язку, апаратуру радіолінії зв'язку з РЛК 91Н6Е, апаратуру гучномовного зв'язку, маршрутно-навігаційну систему топопривязки і орієнтування.

У ПБУ 55К6Е розташовані п'ять уніфікованих робочих місць,

зокрема:

-командира системи ППО;

-оператора контролю повітряної обстановки;

-два робочих місця операторів управління вогняними засобами;

-робоче місце технологічного і бойового забезпечення.

На робочих місцях використовуються багатофункціональні кольорові рідкокристалічні індикатори розміром 18 дюймів.

Массо-габаритні характеристики ПБУ 55К6Е в 2 рази менше аналогічного ПБУ ЗРС С-300ПМУ1.

РЛК 91Н6Е призначений для забезпечення інформацією радіолокації ПБУ 55К6Е і повинен забезпечувати:

-виявлення і супровід аеродинамічних і балістичних цілей;

-визначення госпринадлежности цілей;

-визначення напрямів пеленгацій на постановники активних перешкод.

Для максимальної адаптації до повітряної обстановки в РЛК 91Н6Е реалізовані різні режими кругового огляду і секторного огляду, зокрема із зупиненим приводом обертання антени і нахилом ФАР. Для ефективного використання енергії в РЛК застосована двостороння ФАР прохідного типу з скануванням променя в двох площинах.

Для забезпечення перешкодозахисту в РЛК 91Н6Е проводиться аналіз перешкодної обстановки, електронна перебудова несучої частоти від імпульсу до імпульсу, введені спеціальні високопотенційні режими секторного огляду простору.

ЗРК 98Ж6Е забезпечує виконання бойових завдань як при управлінні від СУ 30К6Е, так і при веденні автономних бойових дій. Автономні бойові дії ЗРК 98Ж6Е системи "Тріумф" забезпечуються за наслідками пошуку цілей МРЛС 92Н6Е в секторі відповідальності, а також по даним, отримуваних від РЛС з трассовим виходом, ЗРК 98Ж6Е, що додається.

МРЛС 92Н6Е вирішує наступні задачі:

-пошук цілі за даними ЦУ або автономно, захоплення цілі на автосупровід, зокрема в умовах дії активних і пасивних перешкод, метеоперешкод і віддзеркалень від місцевих предметів;

-контроль державної приналежності супроводжуваних цілей;

-відбір цілей на поразку, автоматичне рішення задачі пуску, постановку на підготовку, пуск, захоплення, супровід і наведення ЗУР на супроводжувані цілі, забезпечення підриву бойового спорядження з автоматичною оцінкою бойової роботи.

МРЛС 92Н6Е є високопотенційною 3-х координатною моноімпульсною станцією з фазованими антенними гратами прохідного типу, з різноманітним набором сигналів. МРЛС має можливість одночасного трассового супроводу до 100 цілей і точного супроводу до 6 цілей у всіх умовах бойової роботи. МРЛС 92Н6Е здійснює автоматичний обмін інформацією з СУ 30К6Е.

Використання в МРЛС 92Н6Е сучасного високопродуктивного обчислювального комплексу "Ельбрус-90 мікро" в сукупності з сучасною апаратурою формування і обробки сигналів дозволяє реалізувати високі бойові можливості МРЛС в різних умовах бойового застосування за рахунок:

-застосування різноманітних зондуючих сигналів з різною енергетикою і тривалістю;

-оперативного управління параметрами променя;

-змінного темпу звернення до цілей і ракет.

У МРЛС прийняті радикальні заходи по поліпшенню якості придушення активних шумових перешкод прикриття.

У боєкомплект ЗРС "Тріумф" входять зенітні керовані ракети 48Н6Е3, 48Н6Е2, призначені для ураження аеродинамічних і балістичних цілей в широкому діапазоні висот, дальностей і швидкостей.

ЗУР 48Н6Е3 і 48Н6Е2 з дальністю польоту 250 км. і 200 км. мають однакову компоновку і напівактивні ГСН, що працюють по цілях з швидкостями до 4800 м/с і 2800 м/с відповідно, а також модернізоване адаптивне бойове спорядження, спеціально розроблене для підвищення ефективності ураження балістичних цілей.

Ракети 48Н6Е3, 48Н6Е2 (рис.3) одноступінчаті з твердопаливним двигуном, виконані по нормальній аеродинамічній схемі, старт - вертикальний, катапульта з транспортно-пускових контейнерів.

До складу ракет 48Н6Е3, 48Н6Е2 входять:

-твердопаливний двигун з піротехнічними засобами займання;

-бортове устаткування (напівактивна головка самонаведеня, прийомо-відповідач для обміну інформацією по лінії зв'язку ракета - МРЛС, автопілот);

-бойове спорядження (бойова частина, радіопідривник, запобіжно-виконавчий механізм);

-бортове джерело живлення.

Транспортно-пускові установки типу 5П85СЕ2, 5П85ТЕ2 забезпечують розміщення, зберігання, транспортування, автоматичну передстартову підготовку і пуск ЗУР з транспортно-пускових контейнерів (ТПК), а також передачу на МРЛС інформації про стан ТПУ і ракет. На одній ТПУ 5П85СЕ2, 5П85ТЕ2 розміщується до 4-х ЗУР 48Н6Е3(48Н6Е2).

На одній пусковій установці можуть розміщуватися чотири ракети надвеликої дальності (до 400 км.), призначені для заміни ракет комплексу С-200Д "Дубна" і поразки літаків ДРЛО, повітряних командних пунктів, літаків РЕБ, стратегічних бомбардувальників і балістичні цілі з максимальною швидкістю більше 3000 м/с. Вона зможе знищувати літаки за межами радіовидимості наземних локаторів наведення. Необхідність ураження загоризонтних цілей зажадала установки на ракеті принципово нової головки самонаведеня (ГСН), розробленою ЦКБ "Алмаз", яка може працювати як в напівактивному, так і в активному режимі. У останньому випадку ракета після набору висоти по команді із землі переводиться в режим пошуку і, виявивши ціль, наводиться на неї самостійно.

У іншому варіанті спорядження пускової установки - чотири транспортно - пускових контейнера з чотирма ракетами типу 9М96Е або 9М96Е2 в кожному. Дані ракети здатні вражати всі існуючі і перспективні ракетні і авіаційні засоби на середніх дистанціях. Дальність стрільби її експортної модифікації - 120 км. Варіант 9М96 для російських ППО уражає цілі на декілька більшій відстані. Ракета оснащується активною головкою самонаведеня, має дуже малу нижню межу зони ураження - 5 м і високу вірогідність ураження цілей в одному пуску (0,9 для пілотованих і 0,8 для безпілотних маневруючих ЛА). У ракеті 9М96 реалізовано газодинамічне управління на траєкторії, яке дозволяє їй маневрувати на висоті до 35 км. з перевантаженням зверху 20g, що значно підвищує ефективність поразки балістичних ракет середньої і малої дальності.

Використання декількох типів ракет, що володіють різною стартовою масою і дальністю пуску, дозволяє створювати ешелоновану оборону.

Порівняння з аналогами

На закінчення відзначимо, переваги розглянутої експортної версії ЗРС "Тріумф" порівняно із ЗРС типа С-300ПМУ1:

-розширений клас цілей, що уражалися, до швидкостей польоту 4800 м/с (балістичних ракет середньої дальності з дальністю польоту до 3000-3500 км.);

-істотно збільшені зони ураження малорозмірних цілей і цілей типу "Стелс" (на 50 % по дальності поразки) завдяки збільшенню енергетичного потенціалу РЛК 91Н6Е і МРЛС 92Н6Е;

-істотно підвищена перешкодозахисна системи шляхом впровадження нових засобів перешкодозахисту;

-істотно підвищена надійність, зменшений об'єм і енергоспоживання засобів системи застосуванням найбільш довершеної радіоелектронної апаратури, нового устаткування для автономного електропостачання, нових транспортних засобів.

Розгортання

З січня 2006 р., перший російський полк навчається для експлуатації С-400. Кінець кінцем всі 35 полків ППО будуть обладнано С-400 і модернізованими С-300. С-300 і С-200 будуть поступово зняті з озброєння.

5 серпня 2007 року в підмосковній Електросталі на бойове чергування заступив перший дивізіон, оснащений зенітно-ракетним комплексом С-400.

На базі ЗРС С-400 будується система, яка забезпечуватиме необхідну безпеку під час проведення зимових Олімпійських ігор в Сочі в 2014 році.

До 2015 р. планується купити 18 дивізіонів С-400.

Експорт

С-400 також планується на експорт. Мобільна багатоканальна ЗРС "Тріумф" в експортній версії призначена для поразки літаків-постановників перешкод, літаків дозору радіолокації і наведення, літаків-розвідників, зокрема що входять до складу розвідувально-ударних комплексів, стратегічних літаків-носіїв авіаційних ракет, крилатих ракет, тактичних, оперативно-тактичних і балістичних ракет середньої дальності, а також інших засобів повітряного нападу в умовах інтенсивної радіопротидії.

Китай, за повідомленнями вже витратив $500 млн. Росія також запропонувала придбати систему Об'єднаним Арабським Еміратам.

За заявою генерального директора НВО «Алмаз» виготовлення на експорт планується почати в 2009 після двох років доведення комплексу з урахуванням зауважень від російських військових.



Tактико-технічні характеристики ЗРК C-400
Бойова маса:
 - т;
Екіпаж:
 - чол;
Озброєння:
 -x--мм гармат ;

--ракет;
Гориз. дальність:
 400 км;
Верт. дальність:
 30 км;
Швидкість ракети:
 - мaxa;
Маса ракети:
 - кг;
Габаритні розміри:
Довжина:
 - м;
Ширина:
 - м;
Висота:
 - м;
Максимальна швидкість:
 - км/год;
Запас ходу:
 - км;
Максимальна потужність:
 - к.с.;
