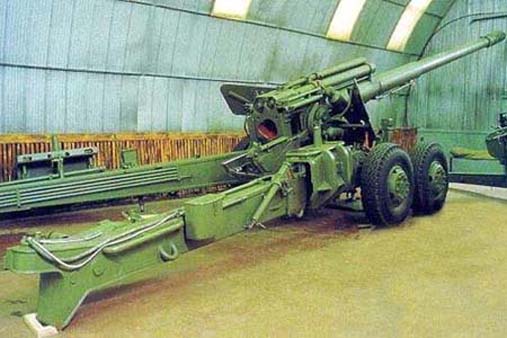

152-мм гарматa 2А36 "Гиацинт-Б"

У листопаді 1968 р. ВКВ Пермського машинобудівного заводу почало розробку нової 152-мм гармати з підвищеною дальністю стрільби. Вона проектувалася із самого початку в двох варіантах — буксирувана під позначенням 2А36 "ГИАЦИНТ-Б” і її варіант 2А37 для самохідної артилерійської установки 2С5 "Гіацинт”. Дослідні зразки гармат проходили полігонні випробування в 1971-1972 рр., серійне виробництво їх було завершено в 1976 р., вони поступили на озброєння радянських артилерійських бригад і дивізій. Буксирувана гармата 2А36 "ГИАЦИНТ-Б” експортувалася до Фінляндії і Іраку.

"ГИАЦИНТ-Б” має ствол-моноблок, довжина якого з дульним гальмом складає 54 калібри. Дульне гальмо багатокамерне, щілистого типу, відрізняється високою ефективністю, він поглинає до 53% енергії відкоту. Решту частини енергії відкоту сприймають пристрої противідкотів — гідравлічне гальмо відкоту (канавочного типу) і пневматичний накатник, змонтовані над стволом і такі, що відкатуються разом з ним. Найбільша довжина відкоту складає 950 мм, найменша — 730 мм. Дульна енергія гаубиці рівна 20,95 мегаджоулей.

У конструкції гармати використаний горизонтальний клиновий затвор з напіавтоматикою типу качалки. Він забезпечує скорострільність до 6 пострілів в хвилину. Процес заряджання спрощений завдяки наявності досилателя, що приводиться в дію гідропневматичним акумулятором.

Змонтовані на верхньому верстаті лафета підйомний і поворотний механізми секторного типу дозволяють наводити знаряддя на ціль у вертикальній площині в діапазоні кутів від -2° до +57°, кут горизонтального обстрілу рівний 50°.

На верхньому верстаті змонтовані також пневматичний врівноважуючий механізм штовхаючого типу і щитове прикриття, що захищає розрахунок, що складається з восьми чоловік, від куль і осколків артилерійських снарядів і мін.

Нижній верстат лафета виконаний по двохстанинній схемі з піддоном. При перекладі в бойове положення знаряддя опускається на піддон, що значно підвищує його стійкість при стрільбі і відповідно покращує купчастість стрільби.

Ходова частина — двухосна з підресорюванням. Гармата буксирується вантажним автомобілем КРАЗ-4556 (6х6) або гусеничним артилерійським тягачем АТ-С, при цьому допускається достатньо висока швидкість пересування.

Стрільба з гармати ведеться розробленими спеціально для неї пострілами роздільно-гільзового заряджання. Основним є постріл ВОФ39 з уламково-фугасним снарядом ОФ-29. Цей снаряд важить 46 кг і містить 6,73 кг могутньої вибухової речовини A-IX-2. З урахуванням скорострільності гармати 6 пострілів в хвилину це означає, що батарея з восьми знарядь здатна протягом хвилини обрушити на ціль близько 2,2 тонни сталі і вибухівки.

Стрільба ведеться чотирма змінними зарядами (повним, зменшеним, першим і другим), що забезпечують дальність 28,5-14,8 км. До гармати розроблений також постріл ЗВОФ86 з активно-реактивним снарядом ОФ-59, здатним уражати ціль на дальності до 30-33 км. Крім того, в боєкомплект гармати входить кумулятивний протитанковий і димовий снаряди. Є також відомості про наявність у складі боєкомплекту "ГИАЦИНТА-Б” пострілу з ядерним боєприпасом малої потужності 0,1-2 кт.

У стадії розробки знаходяться касетний снаряд 30-13 з осколковими бойовими елементами, касетні снаряди з бойовими елементами, що самоприцілюються, оснащеними датчиками цілі, а також снаряди-постановники активні і пасивні.

152-мм буксирувана гармата 2А36 "ГИАЦИНТ-Б" призначена для придушення і знищення живої сили, вогняних засобів і бойової техніки супротивника на марші, в місцях зосередження і в опорних пунктах.



Тактико-технічні характеристики 152-мм гармати 2А36 "ГИАЦИНТ-Б"
маса в бойовому положенні:
 9800 кг;
калібр:
 152 мм;
початкова швидкість снярада:
 - м/с;
кут піднесення:
 від -2° до 57°;
кут горизонтального обстрілу:
 25°;
скорострільність:
 6 постр/хв;
дальність стрільби:
 до 33,500 км;
бронебійність 100м, 1000 м:
 - мм, - мм ;
вага снаряда:
 46000 г.
